Reference 615.229

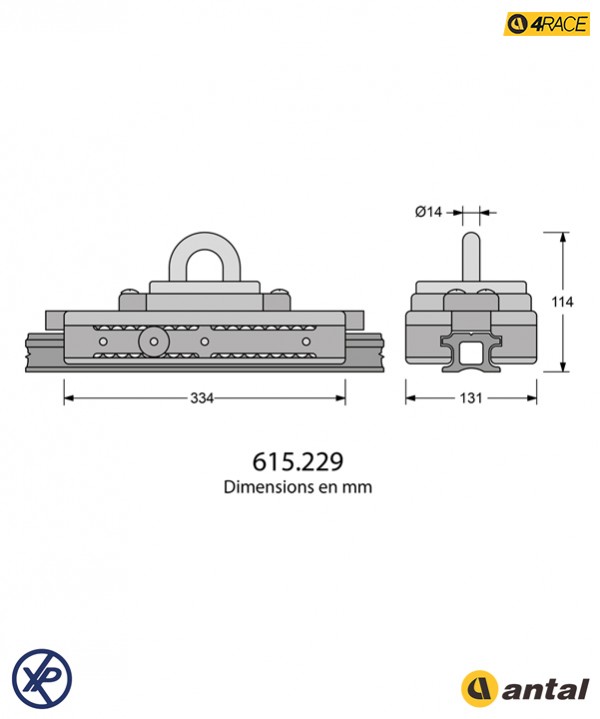

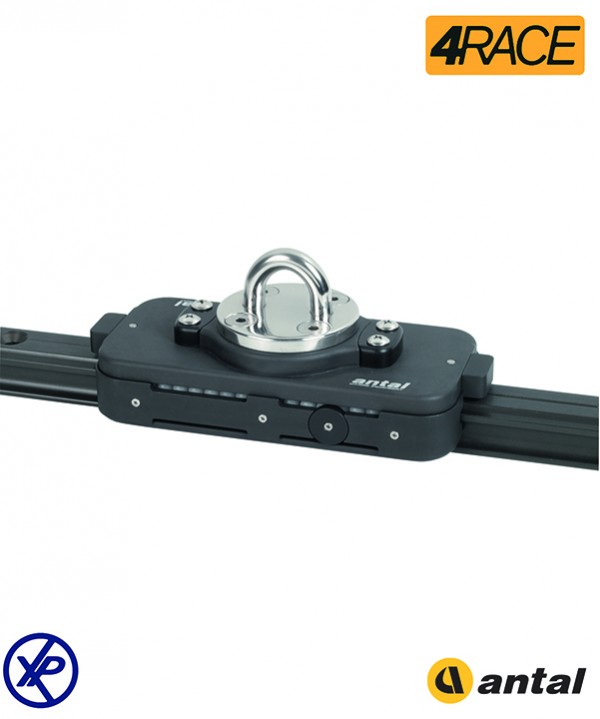

615.229 - 4Race traveller for 67x32 track - Length: 334mm - 124 Delrin balls + 124 Torlon balls - SWL=5800Kg
SYSTÈME ÉCOUTE DE GV, RAIL MAXI 47 – CHARIOT 4RACE TAILLE 330
Des poulies Ø140 mm ou Ø120 mm série OPF sur ressort et padeye, peuvent s’adapter sur le chariot. Le contrôle s’effectue à l’aide de renvois simples ou doubles de Ø100 mm fixés au chariot.
Les configurations de contrôle du chariot 2:1 et 3:1 sont présentées
Longueur Chariot : 334 cm - SWL – 5800 kg
CHARIOTS Á BILLES DE LA SÉRIE 4 RACE
- Efficacité maximale et friction minimale.• Résistance supérieure aux contraintes verticales (V) horizontales (H) et de torsion (M).
- Sécurité maximale: le chariot ne s’échappe pas du rail en cas de rupture des billes (surcharge).

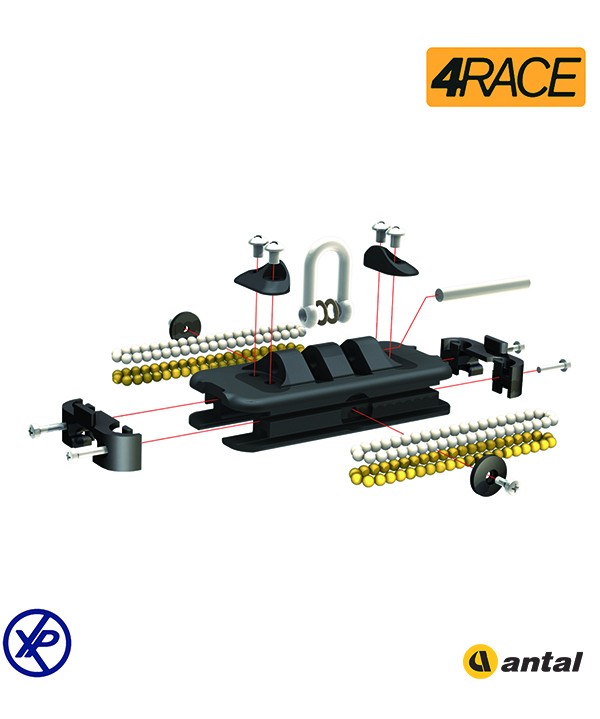

- Le chariot circule sur deux circuits de billes en Torlon (inférieur) et deux circuits de billes en Delrin (supérieur).
- Le chariot peut recevoir des réas simples, doubles ou triples, avec ou sans ringot.
- Corps extrudé monobloc.
- Le chariot, le rail et tous les composants sont en aluminium extrudé haute résistance anodisé dur. (Les pièces en acier sont en inox AISI 316).
- Fentes latérales pour faciliter l’entretien et le nettoyage des billes.
- Livré avec manille standard ou connexion spéciale “stand-up”.
Data sheet
615.229 - 4Race traveller for 67x32 track - Length: 334mm - 124 Delrin balls + 124 Torlon balls - SWL=5800Kg
601.124 - MAXI 67 rail extruded in black anodised light alloy - 67x31.5mm - Ø12mm screws - hole spacing 100mm - Weight: 2.4kg/m
615.223_1424 - 330mm traveller for mainsail sheet for 4RACE 67x32 track - 2 single Ø100mm return sheaves with fixed point + 1 single OPF Ø140mm block - Traveller control 3:1 - SWL=5.8/7.2T
615.223 - 330mm traveller for mainsail sheet for 4RACE 67x32 track - 2 single return sheaves Ø100mm with fixed point - with pad eye - Traveller control 3:1 - SWL=5.8/7.2T
615.222_1424 - 330 mm traveller for mainsail sheet for 4RACE 67x32 track - 2 single return sheaves Ø100 mm + 1 single OPF block Ø140 mm - 2:1 traveller control - SWL=5.8/7.2 t
615.222 - 330mm traveller for mainsail sheet for 4RACE 67x32 track - 2 single return sheaves Ø100mm - with pad eye - Traveller control 2:1 - SWL=5.8/7.2T
